Kabelförläggning till solcells-anläggningar

Smidig, säker och flexibel installation med Wibe och Defem

Wibe Group har kabelförläggning för alla typer av installationer och miljöer, och solcellsanläggningar är inget undantag. Wibe kabelstegar och Defem trådstegar är kända för sin kvalitet, stabilitet och långa livslängd, men även smidighet och flexibilitet. Egenskaper som krävs för en säker och hållbar solcellsinstallation.



Här har vi samlat smarta lösningar för den vanligaste typen av solcellsmontage: på mark, platta tak, falsade plåttak och trapetstak, i normala till tuffa utomhusmiljöer (korrosivitetsklass C3 och C4).

Välj rätt typ av produkt för snabb och flexibel installation

Kabelstegar lämpar sig väl för snabb installation av långa, raka stråk.



- I trängre utrymmen är trådstegar smidiga och lätthanterliga.



- För dragning av enstaka kablar har vi även minitrådstegar och montageskenor.

Lösningar för falsade plåttak

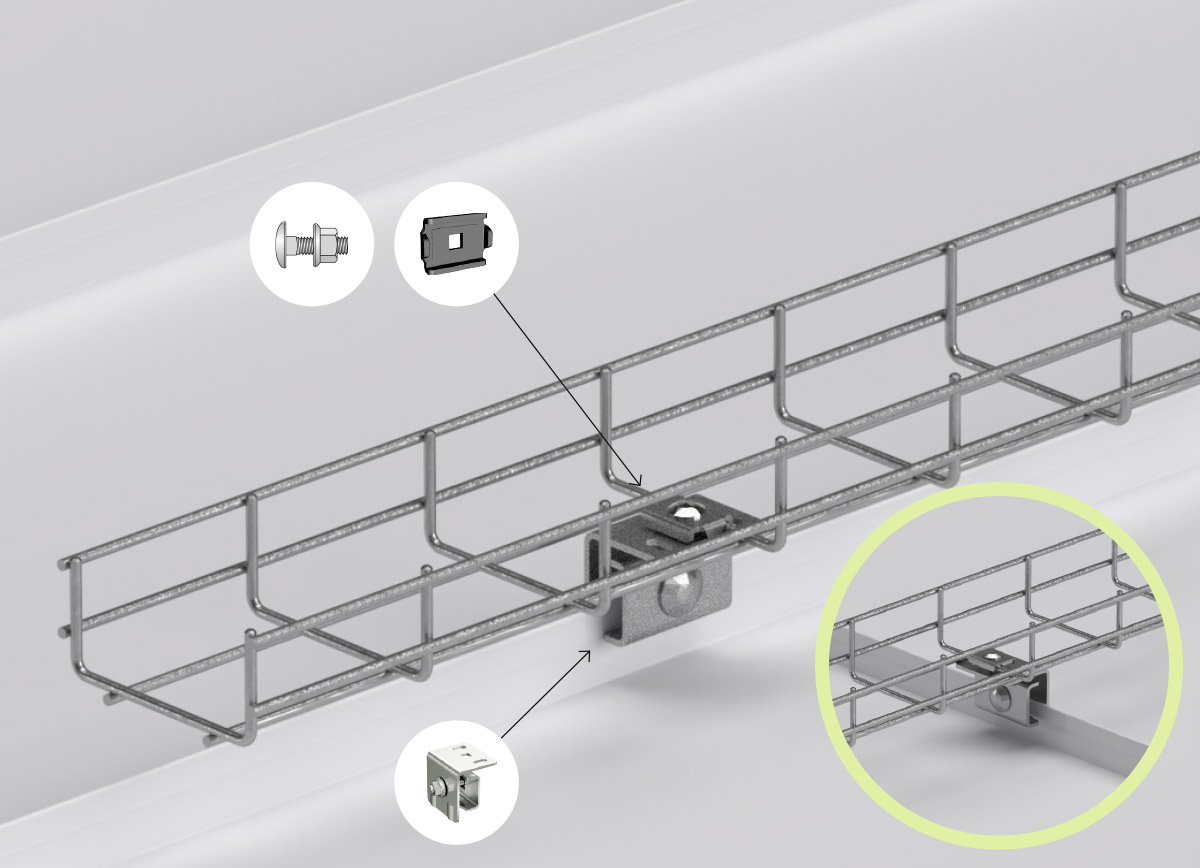

Trådstege på falsat plåttak

Skarvbeslag B2 Fzv



Skruvsats B13



Combifäste 53 Fzv
(För montage på koppartak:) Isolerplatta 54 (plast)

(Kan vridas 90°)



Defem trådstegar

Lock till kabelstege: kontakta oss för mer information

Kabelstege på falsat plåttak
(parallellt med falsarna)

P/A skena 24/48 1m Fzv



Väggfäste 11/25 Fzv

Högre alternativ:
Väggfäste 11/75 Fzv



 T-skruv 26U M8x30 Fzv



Combifäste 53 Fzv
(För montage på koppartak:) Isolerplatta 54 PL



Kabelstege: vi rekommenderar kabelstege KHZSPZ+, KHZ samt KHZP.

Lock för kabelstege: Kontakta oss för mer information

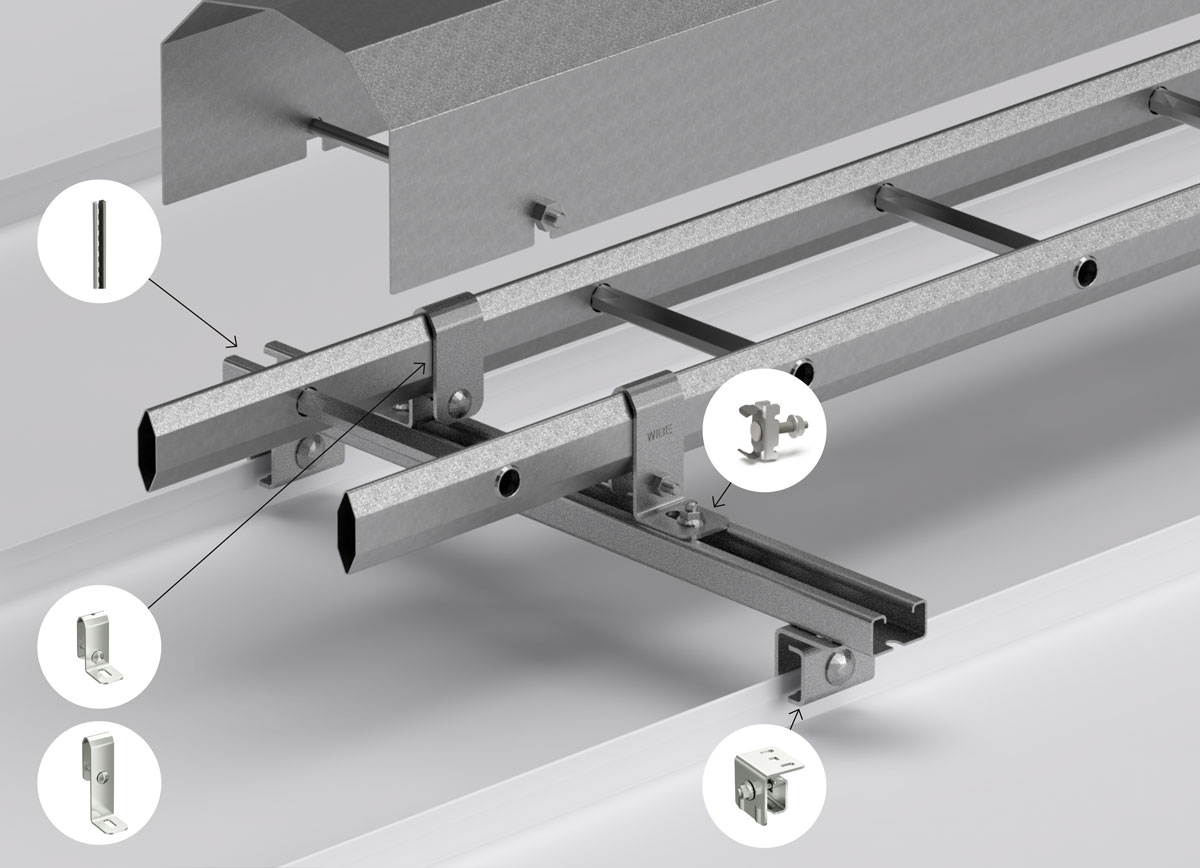

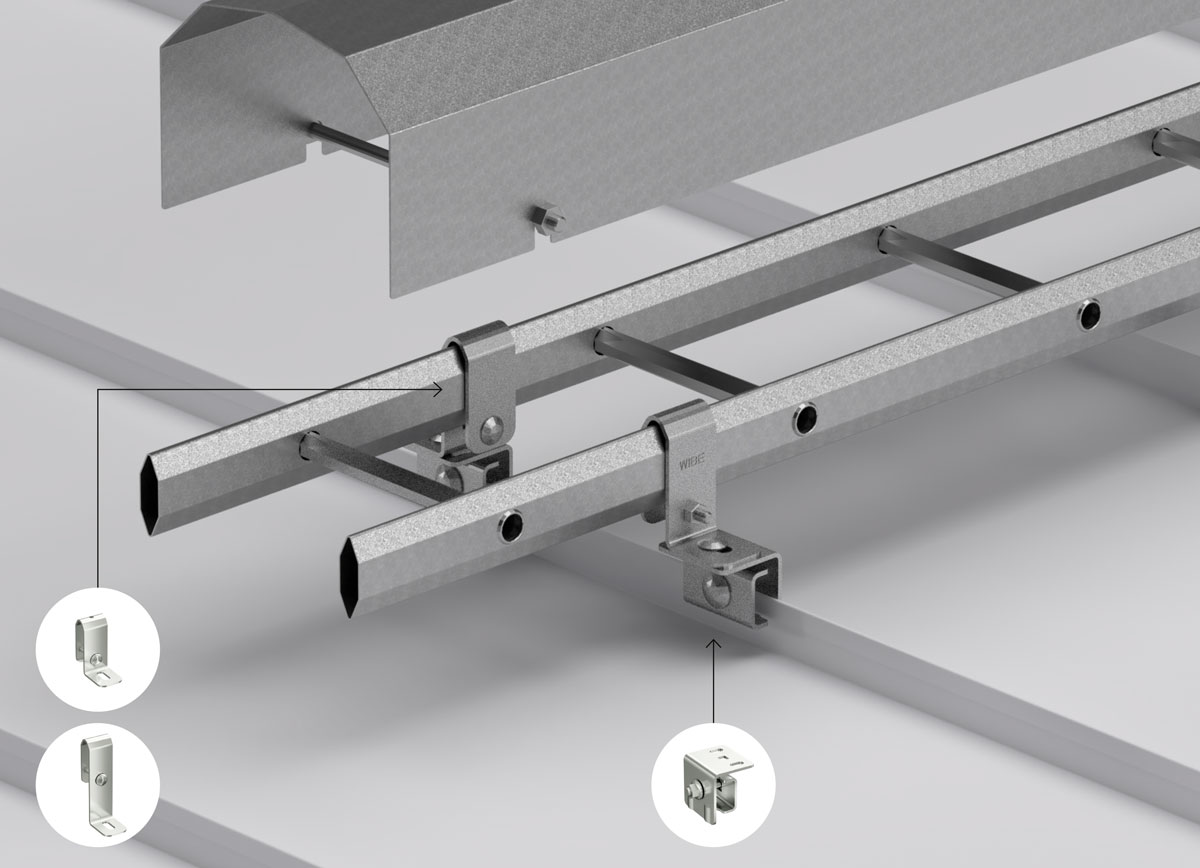

Kabelstege på falsat plåttak
(tvärs över falsarna)

Väggfäste 11/25 Fzv

Högre alternativ:
Väggfäste 11/75 Fzv



Combifäste 53 Fzv
(För montage på koppartak:) Isolerplatta 54 PL



Kabelstege: vi rekommenderar kabelstege KHZSPZ+, KHZ samt KHZP.

Lock för kabelstege: Kontakta oss för mer information

Lösningar för trapetstak

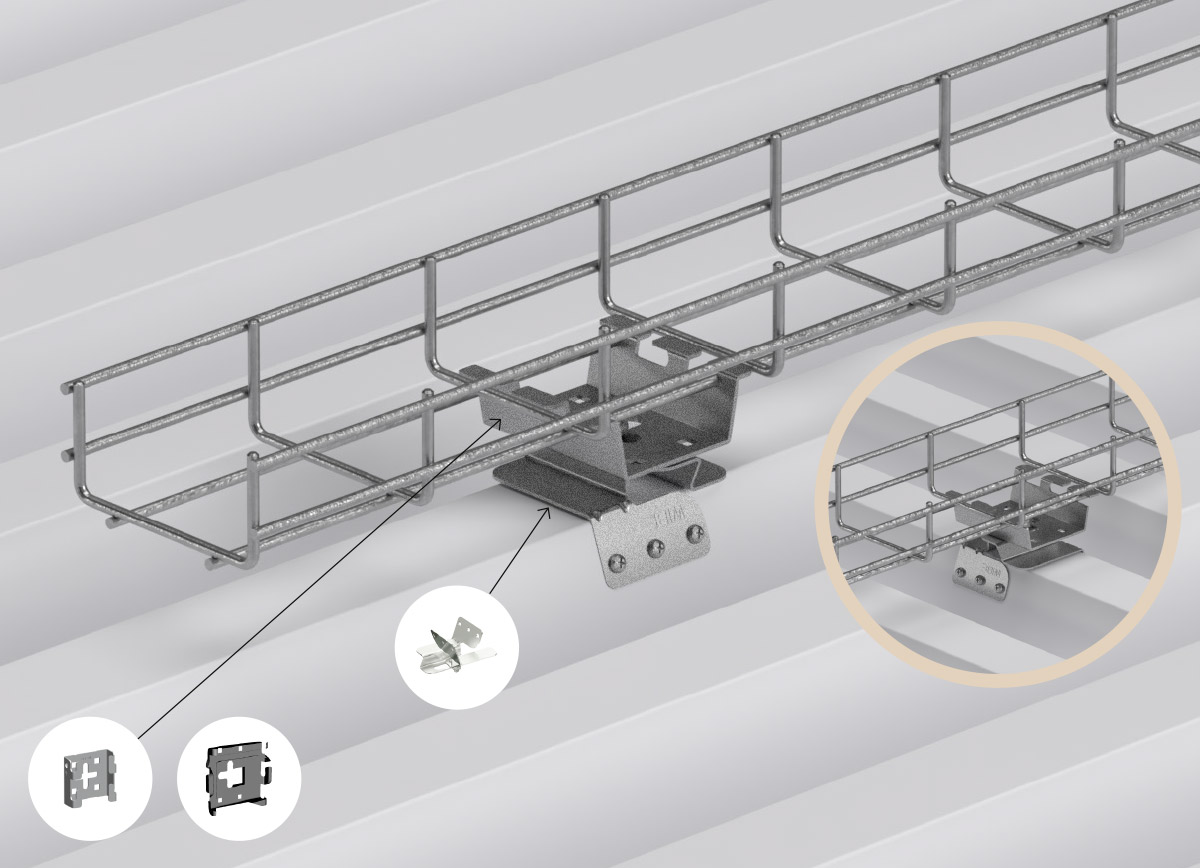

Trådstege på trapetstak

Väggfäste B4 mini D5 Fzv (används för trådstegar bredd 53-75 mm)

Väggfäste B4 D5 Fzv  (används för för trådstegar bredd 120-622 mm)



Takfäste 5TPA Fzv (Justerbart 35-95 mm)

(Går att vrida 90°)



Defem trådstegar

Lock för trådstege: Kontakta oss för mer information

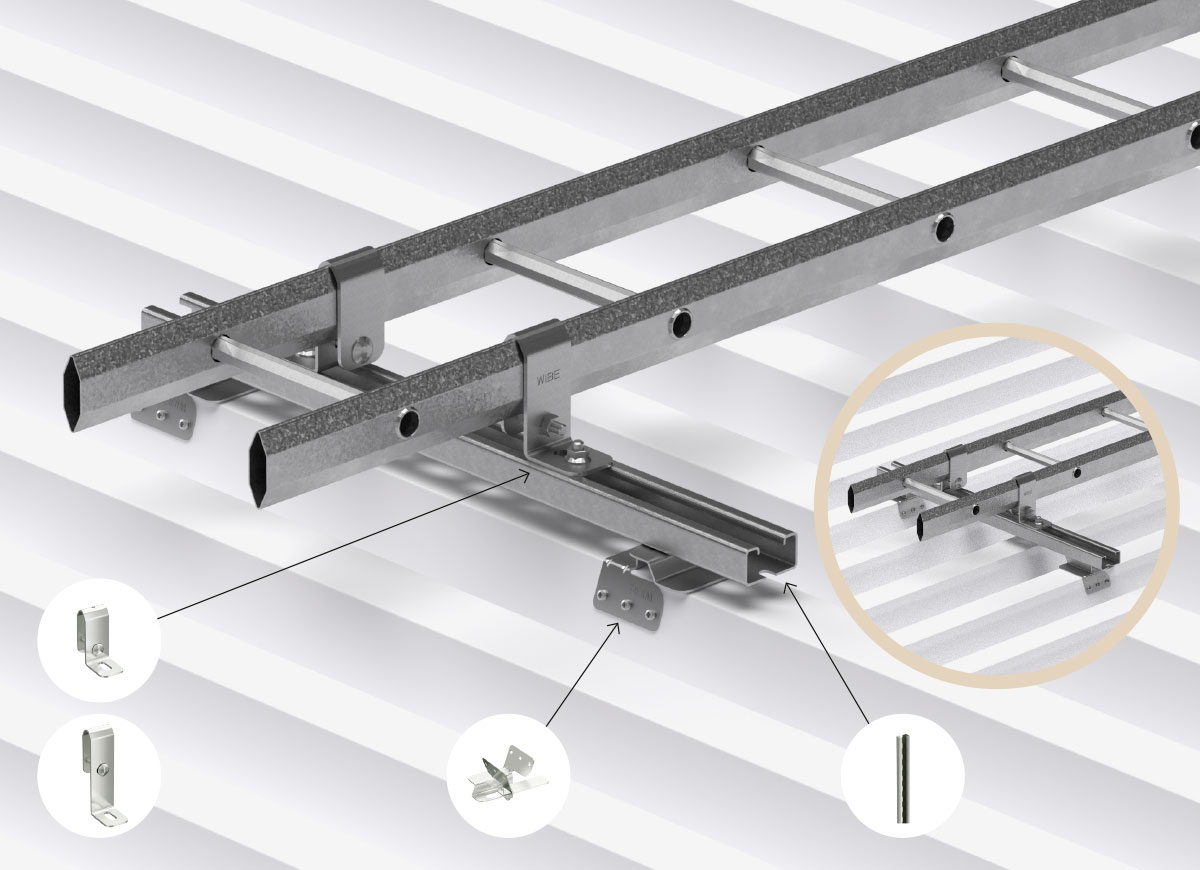

Kabelstege på trapetstak

Väggfäste 11/25 Fzv

Högre alternativ:
Väggfäste 11/75 Fzv



 T-skruv 26U M8x30 Fzv



P/A skena 24/48 1m Fzv



Takfäste 5TPA Fzv (Justerbart 35-95 mm)

(Går att vrida 90°)



Kabelstege: vi rekommenderar kabelstege KHZSPZ+, KHZ samt KHZP.

Lock för kabelstege: Kontakta oss för mer information

Lösningar för platt tak / mark

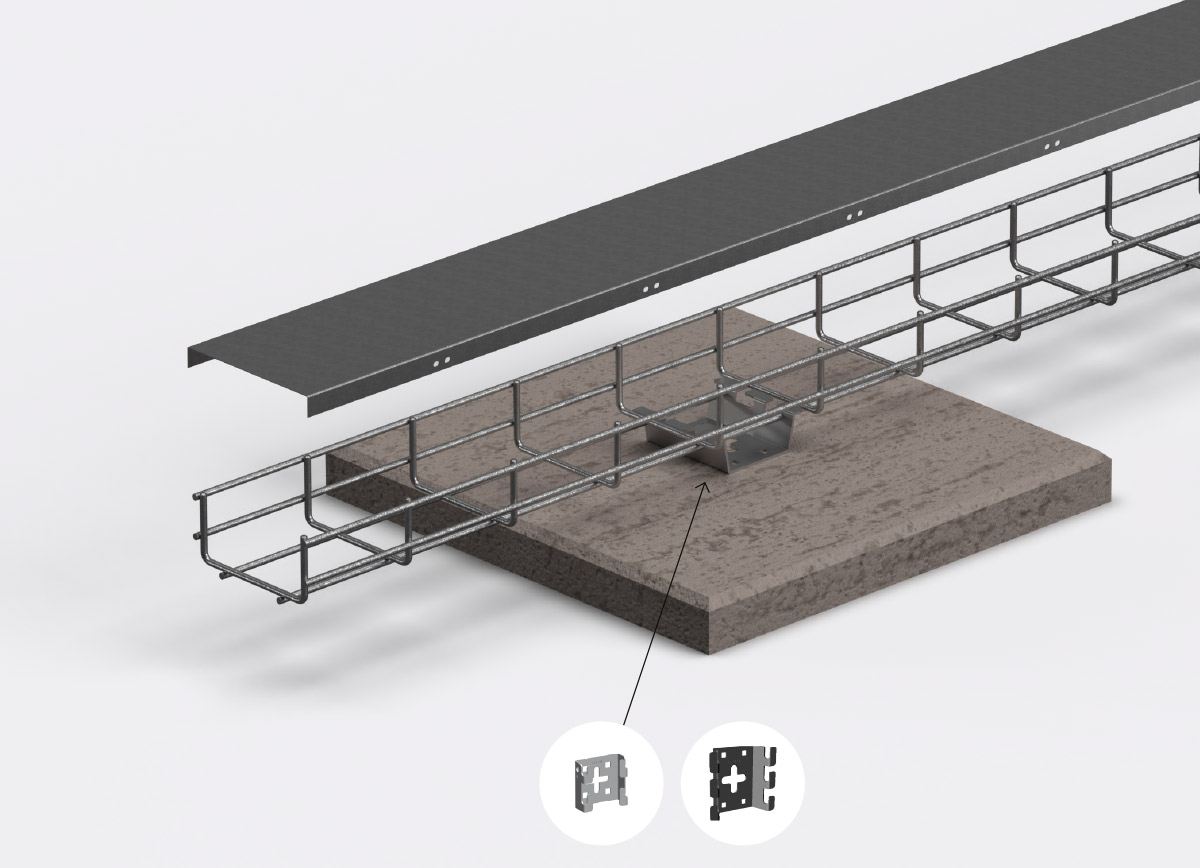

Trådstege på platt tak/mark alternativ 1

Väggfäste B4 mini D5 Fzv (används för trådstegar bredd 53-75 mm)

Väggfäste B4 D5 Fzv  (används för för trådstegar bredd 120-622 mm)



Fästes i vanlig marksten



Defem trådstegar

Lock för trådstege: Kontakta oss för mer information

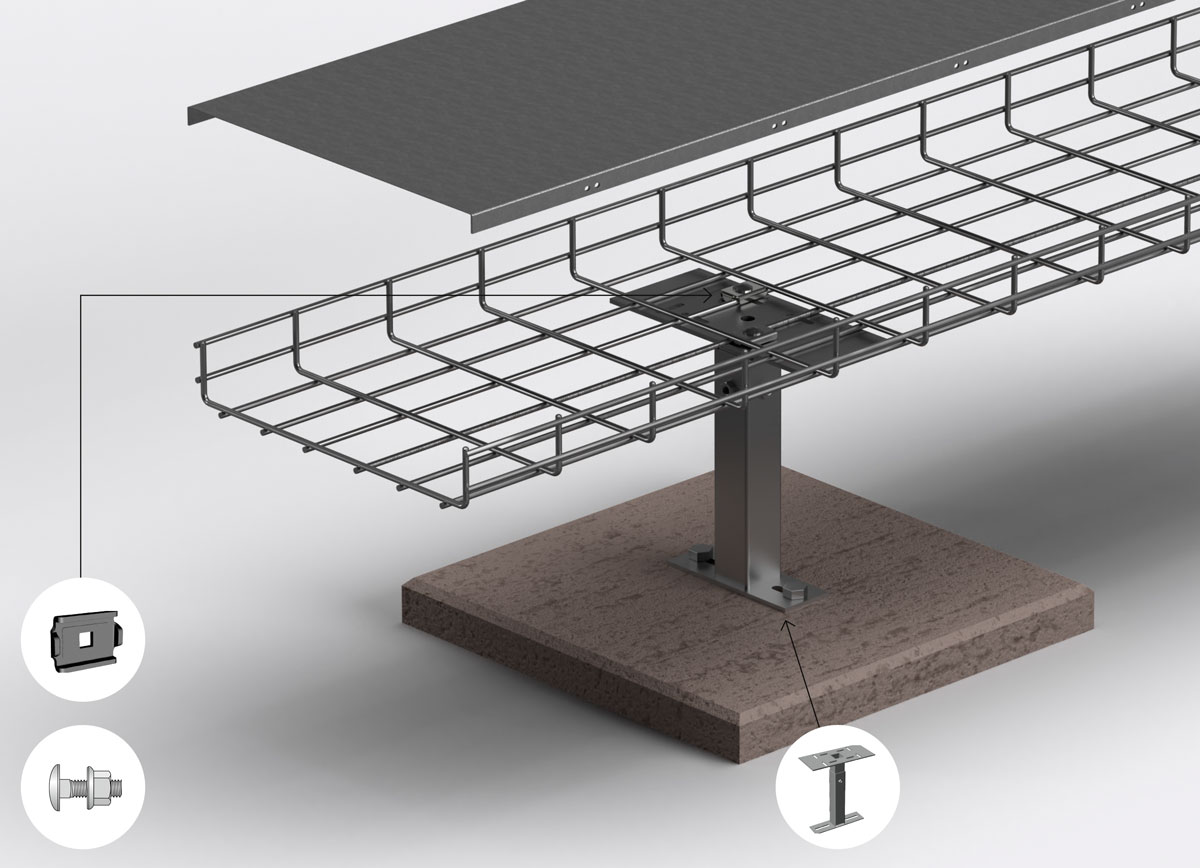

Trådstege på platt tak/mark
alternativ 2

Skarvbeslag B2 D5 Fzv

Skruvsats M6X25 +M6M D5 Fzv

Stödben justerbart B33 D5



Fästes i vanlig marksten



Defem trådstegar

Lock för trådstege: Kontakta oss för mer information

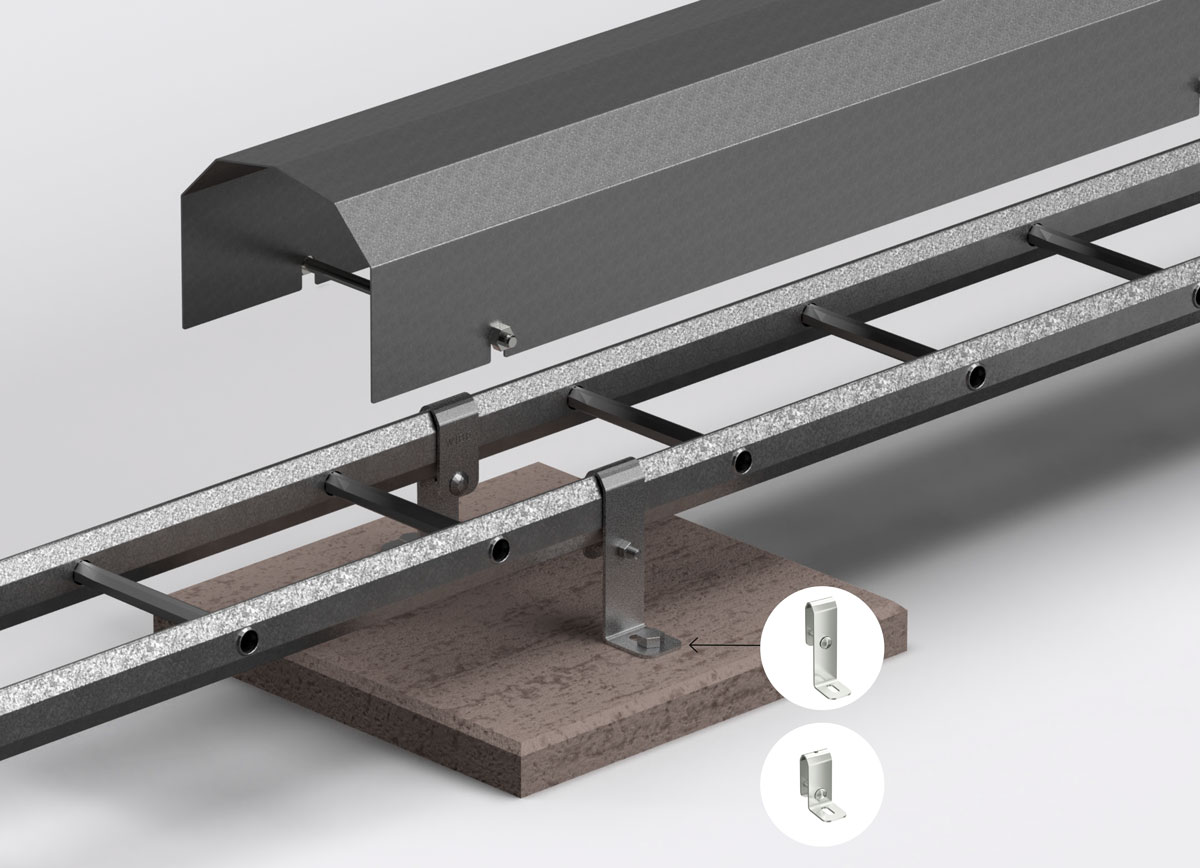

Kabelstege på platt tak/mark alternativ 1


Väggfäste 11/75 Fzv

Lägre alternativ:

Väggfäste 11/25 Fzv



Fästes i vanlig marksten



Kabelstege: vi rekommenderar kabelstege KHZSPZ+, KHZ samt KHZP.

Lock för kabelstege: Kontakta oss för mer information

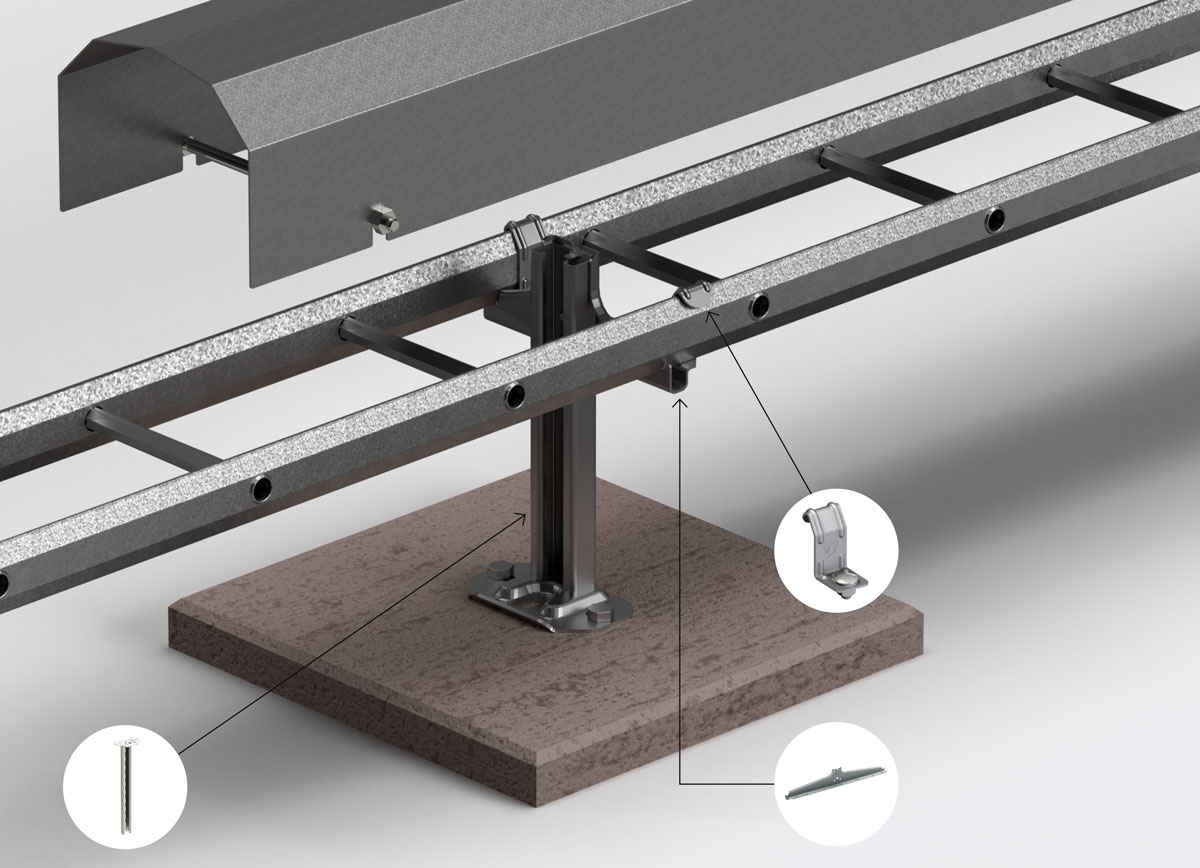

Kabelstege på platt tak/mark
alternativ 2

Konsolklammer 42 Z+

Bärok 3 Fzv

Takpendel 2F Fzv

Fästes i vanlig marksten



Kabelstege: vi rekommenderar kabelstege KHZSPZ+, KHZ samt KHZP.

Lock för kabelstege: Kontakta oss för mer information

Bra att ha

Minitrådstegar med tillbehör och montageskena WMS kan vara lämpliga att ha vid solcellsinstallationer för dragning av enstaka kablar.
