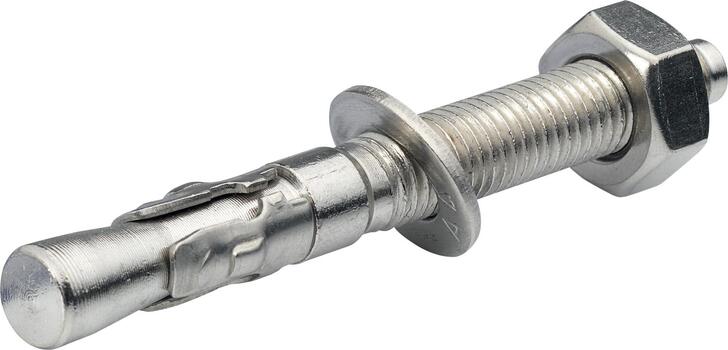

Kiila-ankkuri TEX-C5M M8x50
Kaupallinen
Sähkönumero
1312318
Tuotenumero:
IMT38023
GTIN:
3606480214844
Kuvaus:
Kiila-ankkuri TEX-C5M M8x50
Ominaisuudet
Tuotteen tila
Tuotteen tila
Kaupallinen
Tuotekuvaus
Sähkönumero
1312318
Lyhyt tuotekuvaus
Kiila-ankkuri TEX-C5M M8x50
Tuotekuvaus
Kiila-ankkuri haponkestävä
Materiaali
Ruostumaton teräs
Materiaali / Pintakäsittely
AISI316L - haponkestävä
Ympäristön korroosioluokka
CX
Tyyppi
Toimiala
Asennusjärjestelmä
Tuoteperhe
Ankkuritekniiikka
Tuotemerkki
Wibe
Tuoteryhmä
TEX
GTIN-koodi
3606480214844
ETIM (EC000048-Kiila-ankkuri)
Ankkurointi (EF006280)
kiila-ankkuri
Ankkurityyppi (EF024648)
pultti
Kiinnitystapa (EF005644)
mutteri
Ruuvausjärjestelmä (EF000013)
kuusiokanta (ulko)
Ankkurin materiaali (EF015711)
ruostumaton teräs
Ankkurimateriaalin laatu (EF015712)
haponkestävä teräs 316 (V4A)
Ankkrin pintakäsittely (EF015713)
käsittelemätön
Kuorimateriaali (EF001260)
ruostumaton teräs
Holkin materiaalin laatu (EF015002)
haponkestävä teräs 316 (V4A)
Holkin pintakäsittely (EF015714)
käsittelemätön
Laipalla (EF015731)
Ei
Kierre (EF001758)
metrinen
Kierrekoko (metrinen) (EF003563)
8
Kierrekoko (tuuma) (EF003715)
*
Kierteitä per tuuma (EF012132)
*
Kierteen pituus (EF000368)
10 mm
Pituus (EF001438)
50 mm
Holkin pituus (EF000014)
* mm
Kiristys levitystyökalulla (EF015732)
Ei
Porausreiän halkaisija (EF004562)
8 mm
Porausreiän minimisyvyys (EF000384)
48 mm
Läpivientiasennus (EF015003)
Ei
Esiasennus (EF015004)
Ei
Välikappaleasennus (EF015005)
Ei
Efektiivinen ankkurointisyvyys (EF012339)
35 mm
Maksimi kiinnitys paksuus (EF015006)
5 mm
Betonin tyyppi (EF010425)
halkeilematon betoni
Sopii ontelolaatalle (EF015716)
Ei
Avaimen leukaväli (EF000177)
13 mm
Mutterien lukumäärä (EF013909)
1
Aluslevyjen määrä (EF005585)
1
Aukon sisähalkaisija (EF001085)
* mm
Palonkestävä (EF025535)
Ei
Paloluokka EN 13501 (EF025876)
*
Seismisten kuormitusten kesto (ETA) (EF015715)
*
Logistiikka
Pakkaus 1
Kappale
Määrä pakkaus 1
1
Paino pakkaus 1
,023 kg
Pituus pakkaus 1
50 mm
Leveys pakkaus 1
8 mm
Korkeus pakkaus 1
8 mm
Pakkaus 2
Laatikko
Määrä pakkaus 2
100
Paino pakkaus 2
2,525 kg
Pituus pakkaus 2
160 mm
Leveys pakkaus 2
120 mm
Korkeus pakkaus 2
90 mm
Pakkaus 3
Laatikko
Määrä pakkaus 3
600
Paino pakkaus 3
15,5 kg
Pituus pakkaus 3
265 mm
Leveys pakkaus 3
265 mm
Korkeus pakkaus 3
185 mm
Tullikoodi
73181595
Nettopaino
,02 kg
Alkuperämaa
CN
Sertifiointi
ETIM luokka
EC000048
| Korroosioluokka | C1 | C2 | C3 | C4 | C5 | CX | |
| Ympäristön korroosio; | Hyvin alhainen | Alhainen | Keskimääräinen | Korkea | Hyvin korkea | Äärimmäinen | |
| Esimerkkejä tyypillisistä ympäristöistä lauhkeissa ilmastoissa (informatiivinen) | Sisällä | Lämmitetyt alueet, joissa on kuiva ilma ja vähäiset saastemäärät, esim. toimistot, kaupat, koulut ja hotellit. | Lämmittämättömät alueet, joiden lämpötila ja kosteus vaihtelevat. Muutamia kondensaatiotapauksia ja vähäisiä ilmansaasteita, esim. urheiluhallit ja varastot. | Alueet, joilla on keskimääräinen kosteustaso ja jonkin verran tuotantoprosessien aiheuttamaa ilmansaastetta, esim. panimot, meijerit, pesulat. | Alueet, joissa on korkea kosteus ja huomattava ilmansaaste tuotantoprosessien seurauksena, esim. kemiantehtaat, uima-altaat ja telakat. | Rakennukset, joissa on lähes jatkuvaa kondensaatiota ja korkea saastuminen. | Industrial buildings with extreme humidity and aggressive atmosphere.Teollisuusrakennukset |
| Ulkona | Ilma, joissa vain vähän ilmansaasteita. Maaseutualueet. | Ilma, joissa on jonkin verran suolaa tai keskimääräisiä ilmansaasteita. Kaupunki- ja kevyet teollisuusalueet. Rannikko-olosuhteista kärsivät alueet. | Ilma, joissa on keskimääräinen suolapitoisuus tai havaittavissa olevat ilmansaasteet. Teollisuus- ja rannikkoalueet. | Teollisuusalueet, joissa on korkea kosteus ja aggressiivinen ilmapiiri, ja rannikkoalueet, joilla on korkea suolapitoisuus. | Offshore-ja rannikkoalueet, joilla on korkea suolapitoisuus, teollisuusalueet, joilla on äärimmäinen kosteus, ja aggressiivinen ilmapiiri, subtrooppinen tai trooppinen ilmapiiri. | ||
|
Wibe Group luokitus
Exceeds requirements. Extremely high durability.
Recommended very high durability ( >20 years)
Possible alternative. High durability (10-20 years)
|
Electro-galvanized (EG) |
|
|
||||
| Pre-galvanized (PG) |
|
|
|
||||
| Zinc+ (Z+) |
|
|
|
|
|||
| Hot-dip galvanized (HDG) |
|
|
|
|
|
||
| Zinkpox (ZP) |
|
|
|
|
|
|
|
| Stainless steel AISI 304L(SS304) |
|
|
|
|
|
|
|
| Stainless steel AISI 316L (SS316) |
|
|
|
|
|
|
|
| Glass Fibre Reinforced Polymer (FRP/GRP) |
|
|
|
|
|
|
|
This table shows estimated values.
For more detailed advice, please contact technical support at Wibe Group
