CLX3 – snabbt, smart och enkelt.

Ett revolutionerande enkelt och innovativt upphängningssystem för supersnabb installation av kabelförläggning utan skruv. CLX3 är optimerat för kommersiella byggnader och kontor, och håller hög kvalitet och hållfasthet.


Projekt som köpcenter, kontor, sjukhus och hotell brukar vara utsatta för hård tidspress. Logistiken måste fungera smidigt och installationen måste gå snabbt och felfritt för att klara deadline och besiktning. Det var i samband med ett sådant projekt som idén till CLX3 föddes. Varför inte göra ett upphängningssystem för C1 och C2-miljöer som går väldigt snabbt och enkelt att installera? Som har ett fåtal komponenter för att förenkla logistiken och som enkelt kan hanteras och installeras av en enda installatör. Och som fungerar att användas till både kabelstege, trådstege och kabelränna.

Med klicksystemet CLX3 hinner du göra klart elinstallationen i god tid till besiktning utan stress.


Klicksystemet CLX3 är upp till 5 gånger snabbare att installera jämfört med standardmontage. Istället för att använda skruv, mutter och klammer för att låsa bärok, konsoler och längdmaterial, klickar man snabbt och enkelt fast komponenterna på några få sekunder. Takpendel och ankarskena fästs med en eller två skruvar, men i övrigt behövs inga verktyg. För att demontera längdmaterial, konsol eller bärok behövs bara en vanlig spårskruvmejsel för att lossa spärren.

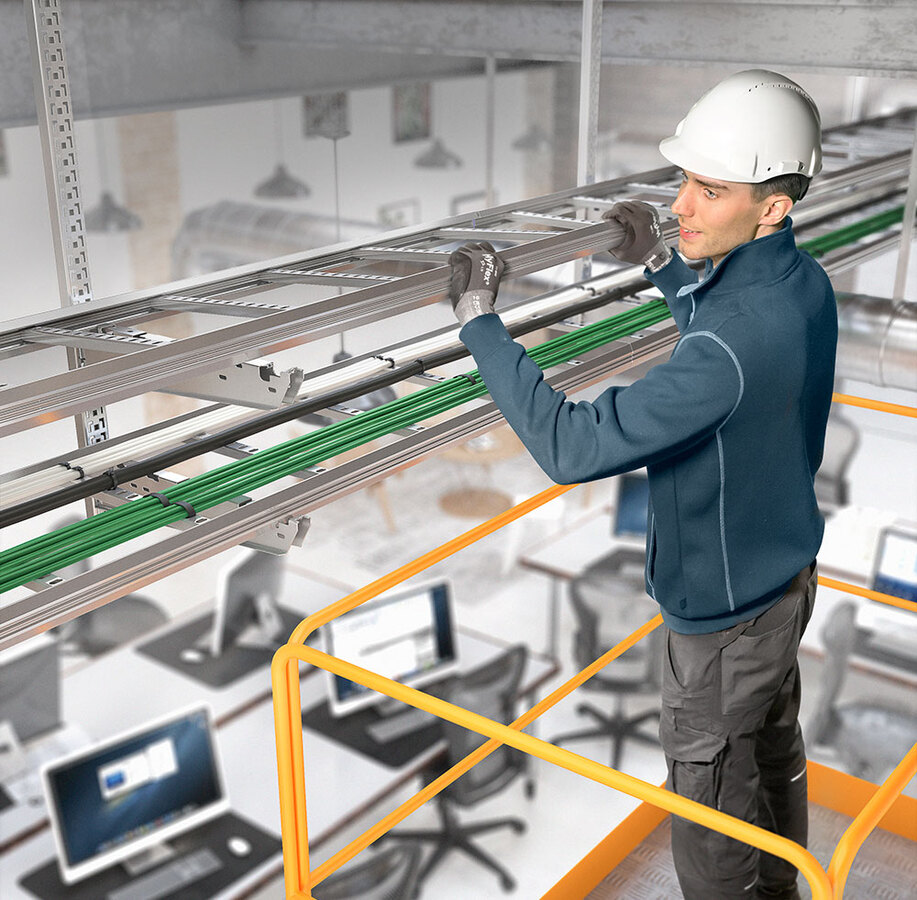

Kan hanteras av en enda installatör



CLX3 kombinerat med Wibes lätta kabelstege KHZSP och Klickskarv 21 ger en snabb och smidig installation som kan göras av en till två man, och systemet är stadigt nog för att klara konsolavstånd upp till fyra meter. Om så skulle önskas kan CLX3 även kombineras med Wibes standardsystem.

Få komponenter = enkel logistik



Ett system med få komponenter underlättar logistiken med inköp, lagerhållning och vid installation på ett projekt. CLX3-sortimentet består av konsoler, bärok för stege, ränna och trådstege, pendel-/ankar-skenor och ett justerbart takfäste för att montera takpendlar i lutande tak. Totalt åtta olika produkter, och 35 olika artiklar.

"Vi kommer att använda CLX3 igen"

Sjukhuset i Nordmøre och Romsdal i Norge var bland de första större projekt där man använde CLX3 i stort sett i samtliga installationer, och kunden Bravida var väldigt nöjda med resultatet.



"Vi har fått väldigt bra feedback från montörerna, att CLX3 är lätt att använda och lätt att montera. Och det visar på att vi sparar produktionstimmar. Baserat på den positiva erfarenhet vi har haft i det här projektet kommer vi att använda CLX3 igen", säger Svein Valle, projektledare på Bravida.



CLX3 har funnits på marknaden sedan 2019, och har använts i många projekt sedan dess, framför allt inom kommersiella byggnader.

Var passar CLX3 bäst att installera?

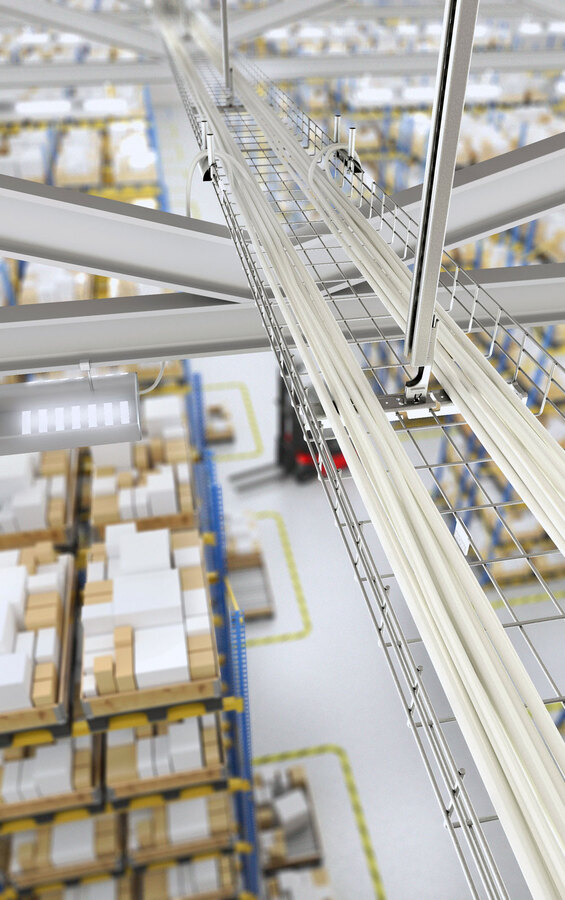

Det är framför allt i installationer med långa raka stråk där CLX3 utmärker sig, till exempel i korridorer, kulvertar och stora köpcentra. Här kan man spara mycket tid.



- Miljöer inom korrosionsklass C1 och C2
(läs mer om miljökorrosivitet här)



- Installationer med långa raka stråk



Exempel på lämpliga projekt:

- Köpcentrum

- Kontor

- Sjukhus

- Hotell

- Skolor

- Lagerbyggnader








Hur fungerar CLX3?

1. Fäst takpendeln med en eller två skruvar mot taket. För lutande tak ≤25° finns ett justerbart takfäste. Ankarskenor fästs med två eller fler skruvar i vägg, väggfästen med en skruv.


2. CLX3-konsolen klickas fast i pendeln/skenan, och därefter klickas kabelstege KHZSP eller Defem trådstege fast i konsolen.


3. Bärok för mittupphäng finns för kabelstege KHZSP, Defem trådstege och kabelränna W1/40 samt W3/40.


4. Pendeln kan monteras intill vägg för en tajt installation.


5. Baksidan av pendeln kan användas för montering av standardkonsoler med T-skruv.

Enkel att justera och demontera

För att justera eller ta bort en CLX3-komponent behövs bara en spårskruvmejsel. Använd mejseln för att lossa låsfliken/klickfästet på konsolen eller bäroket. Återställ fliken innan komponenten används igen.

CLX3 vs skruvmontering



Vi testade CLX³-systemet i praktiken: tre lag med erfarna installatörer monterade samma längd kabelstege – först med skruvmontering och sedan med CLX³. Trots att det var första gången de använde CLX³ blev resultatet tydligt: tre gånger snabbare installation.

Instruktionsfilmer CLX3

Installation kabelstege KHZSP på konsolarm

Wibe CLX3 instruktionsfilm #6

Se alla CLX3 instruktionsfilmer här >

Montering konsolarm på pendelskena

Wibe CLX3 instruktionsfilm #3

Se alla CLX3 instruktionsfilmer här >

Installation Defem trådstege på bärok

Wibe CLX3 instruktionsfilm #2

Se alla CLX3 instruktionsfilmer här >

CLX3 produkter
